THz探测器及准光学元件
主要特点
♦ 经济型THz探测器
♦ 应用于毫米和亚毫米波
♦ 内置电池驱动
♦ 响应速度快
♦ 输出电压1mV-3V的锯齿波信号，BNC接口
♦ 用户可自己配置A/D做信号处理
Golay Cell 探测器
主要特点
♦ 灵敏度高，最小可测量100nW
♦ 有震动隔离平台
♦ 可测量连续波和脉冲THz，0.02-20THz
♦ 响应上升沿时间25ms
♦ 对于短脉冲和高重频的可测量平均功率
THz 透镜
Polished Tsurupica 透镜
主要特点
根据不同型号对THz波段和可见光的透过率不一样
产品型号
|
Model
|
External Diameter/clear aperture
|
Focal length
|
|
PTL-1.5"-50mm-AS
|
1.5"/30mm
|
50mm
|
|
PTL-1.5"-100mm-AS
|
1.5"/30mm
|
100mm
|
|
PTL-2"-50mm-BC
|
2"/45mm
|
50mm
|
|
PTL-2"-100mm-BC
|
2"/45mm
|
100mm
|
|
PTL-2"-180mm
|
2"/45mm
|
180mm
|
|
PTL-1.5"-XXXmm
|
1.5"/30mm
|
Any >30mm
|
|
PTL-2"-XXXmm
|
2"/45mm
|
Any >50mm
|
Polyethylene 透镜
Polyethylene透镜高透THz波段，而对于可见光和近红外机会完全不透明，是常用的窗口和滤波材料
Polyethylene透镜对THz波段有较好的透过率，而对于可见光和近红外是不透明的，是常用的窗口材料
|
Model
|
Hold Diameter
|
Focal length
|
|
PL-2"-60mm
|
2.75"
|
60mm
|
|
PL-2"-100mm
|
2.75"
|
100mm
|
THz衰减器

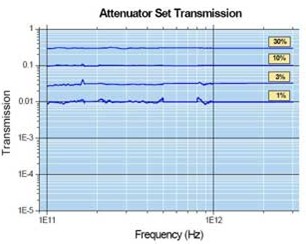

为了方便太赫兹信号分析，通常会用到衰减器对其进行衰减。Microtech为用户提供透射率范围从30%-0.0009%的组合衰减器，由4片不同透过率的衰减片组成，使用非常灵活。
THz 偏振器
Microtech为用户提供THz波段偏振器，由固定在环形框架上的钨丝网栅构成，钨丝直径有10um，15um和20um，网栅间距从25um到200um变化。
|
Polaizer Model
|
Wire diameter/ Wire Spacing (um)
|
Clear aperture / external diameter (um)
|
|
G25x10-S
|
10 / 25
|
40 / 50
|
|
G30x10-S
|
10 / 30
|
40 / 50
|
|
G45x10-S
|
10 / 45
|
40 / 50
|
|
G45x10-L
|
10 / 45
|
88 / 99
|
|
G50x20-S
|
20 / 50
|
40 / 50
|
|
G50x20-L
|
20 / 50
|
88 / 99
|
|
G60x15-S
|
15 / 60
|
40 / 50
|
|
Polaizer Model
|
Wire diameter/ Wire Spacing (um)
|
Clear aperture / external diameter (um)
|
|
G60x15-L
|
15 / 60
|
88 / 99
|
|
G80x15-S
|
15 / 80
|
40 / 50
|
|
G80x15-L
|
15 / 80
|
88 / 99
|
|
G100x20-S
|
20 / 100
|
40 / 50
|
|
G100x20-L
|
20 / 100
|
88 / 99
|
|
G200x20-S
|
20 / 200
|
40 / 50
|
|
G200x20-L
|
20 / 200
|
88 / 99
|
